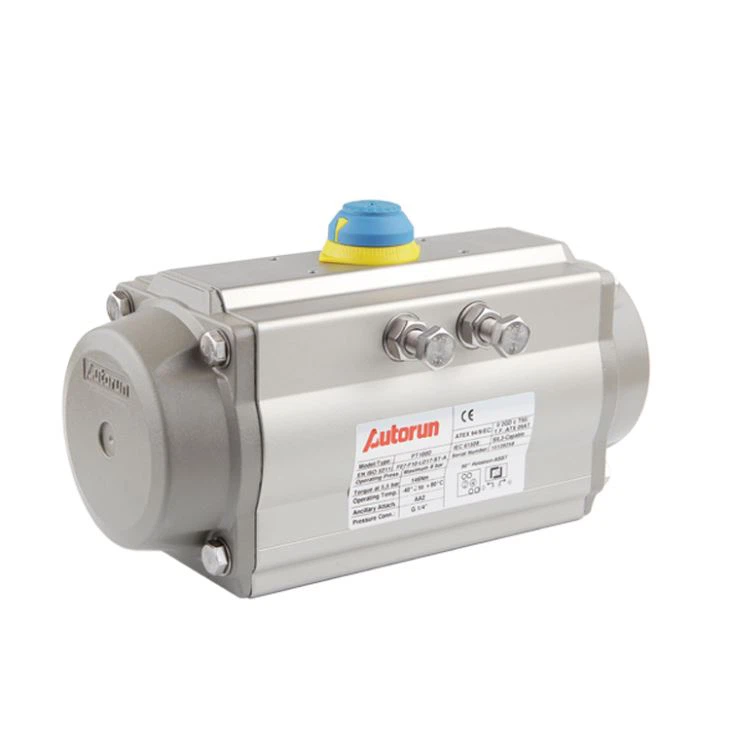

Пневматичен цилиндър с 90 градуса

Пневматичният задвижващ механизъм с автономен 90 ° е структура на зъбни колела и зъбни колела. Той поддържа въздуха в цилиндъра, позволявайки на въздушното налягане да принуди буталата да завъртят управляващия елемент на клапана. Той може да контролира продуктите на четвърт ред, като дроселна клапа, сферичен вентил, клапан за включване, амортисьор и т.н. Задвижващият механизъм се предлага в двойно действащи и пружинни модели. Позиционер за клапани и кутия за краен прекъсвач и могат лесно да се монтират към задвижващия механизъм със стандартния VDI / VDE-3845 горен монтаж. Индикаторът за визуално положение ще следи отворената и затворената позиция. Регулиране на завъртането +/- 5% в отворено и затворено положение.

Характеристика

• Предлага се за клапани с размери 1/4 "до 36"

• Компактен и лек

• Съвсем нов дизайн / корпус за тежък режим на работа

• ISO 5211 стандарти за лесен монтаж и смяна на клапаните

Моделите за монтиране на NAMUR електромагнитен и Topworks

• Протягането на изходящия вал "Двоен квадрат"

• Висока експлоатационна продължителност с лагери с ниско триене на всички движещи се и плъзгащи се повърхности

• Капсулирани пружини

• Устойчив на корозия с твърдо анодизирано тяло, покрити с епоксидно покритие капачки и скрепителни елементи от неръждаема стомана

Спецификации

Въздушно налягане: 2.5 bar ~ 8bar

Ъгъл на завъртане: 0 ° до 90 °. Регулируема от + 5 ° до -5 °

Температура на околната среда: -20 ~ + 80 ° C

Тип: Двойно действие, Единично действие (пружинно връщане) \ t

Допълнителни аксесоари: Електромагнитен клапан, Въздушен регулатор, Кутия за крайни прекъсвачи, Електропневматичен позиционер

Смазване: Всички движещи се части са покрити със смазочни материали, което удължава техния експлоатационен живот

Материал на повърхността: Твърд анодизиран

операция

Двойнодействащ модел с пневматично задвижване 90 °, който се отваря или затваря с въздух. Моделът с пружинно връщане изисква въздушно налягане за отваряне и вътрешни пружини за затваряне или обратно. Предложеният коефициент на безопасност за двойнодействащ задвижващ механизъм при нормални работни условия е 20% -30%, за задвижването с пружинно връщане е 30% -50%. 4-пътните електромагнитни пилотни вентили се използват за управление на двойнодействащ задвижващ механизъм и 3-посочен електромагнитен пилотен вентил за пружинни модели. Пилотният въздух трябва да бъде филтриран, изсушен или смазан. Изходното устройство се върти обратно на часовниковата стрелка, за да се отвори при гледане от върха на задвижващия механизъм.

Настроики

• Електромагнитен вентил Namur

• Отворете / затворете кутията на прекъсвача на монитора

• Електро-пневматичен позиционер 4-20m вход и изход

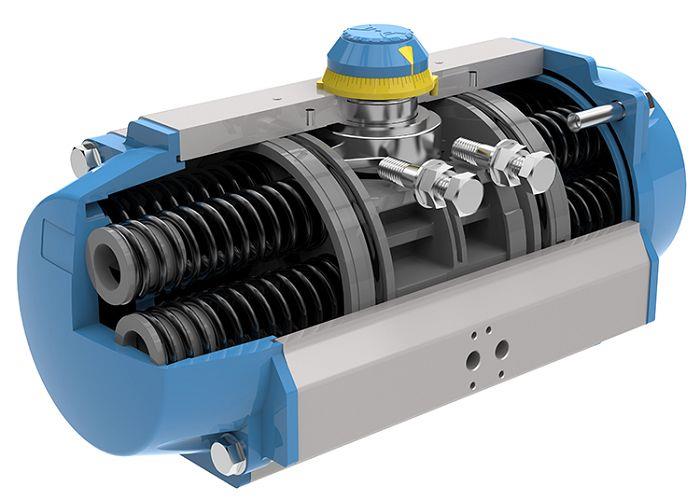

строителство

Защо да изберете нас?

1. Ние сме фабрика, ние имаме предимството на цената, техническите и OEM услуги.

2. Бърза доставка за стандартни продукти.

3. Експерт продажба, технически и след продажбата екип да ви предложим незабавен отговор.

4. През последните 14 години, ние сме разработили цялостна продуктова линия, използваща модерно автоматизирано производствено оборудване, и най-строгите професионални стандарти за тестване.

5. Приемаме и малка поръчка. Персонализирано правят & OEM специален светлина доведе до подробно изискване.

6. Специализиран екип по продажбите, специален екип от инженери и специализиран екип за управление на производството, съчетано с пряко управление на участието, благоприятства нашите клиенти!

7. В Autorun, ние се гордеем с доставянето на качествени задвижващи механизми и вентили бързо.

8. Повечето от нашите клиенти ни осигуряват спецификации за продукти или опаковки точно върху техните дизайнерски щампи. Ще се радваме да работим с вас, за да изпълним вашите изисквания.
